Modulární, pásový, šnekový nebo válečkový? Průvodce výběrem dopravníků

1. Doplňovací dopravníky – základ plynulého přísunu

Úkolem doplňovacích dopravníků (in-feed systémů) je plynulý přísun produktu do balicího či plnicího stroje. Automatizace přísunu materiálu eliminuje lidský faktor a zvyšuje produktivitu práce v průměru o 30 % (zdroj: IFR). Právě plynulý tok bez mikro-zastávek rozhoduje o celkové efektivitě (OEE) vaší výroby.

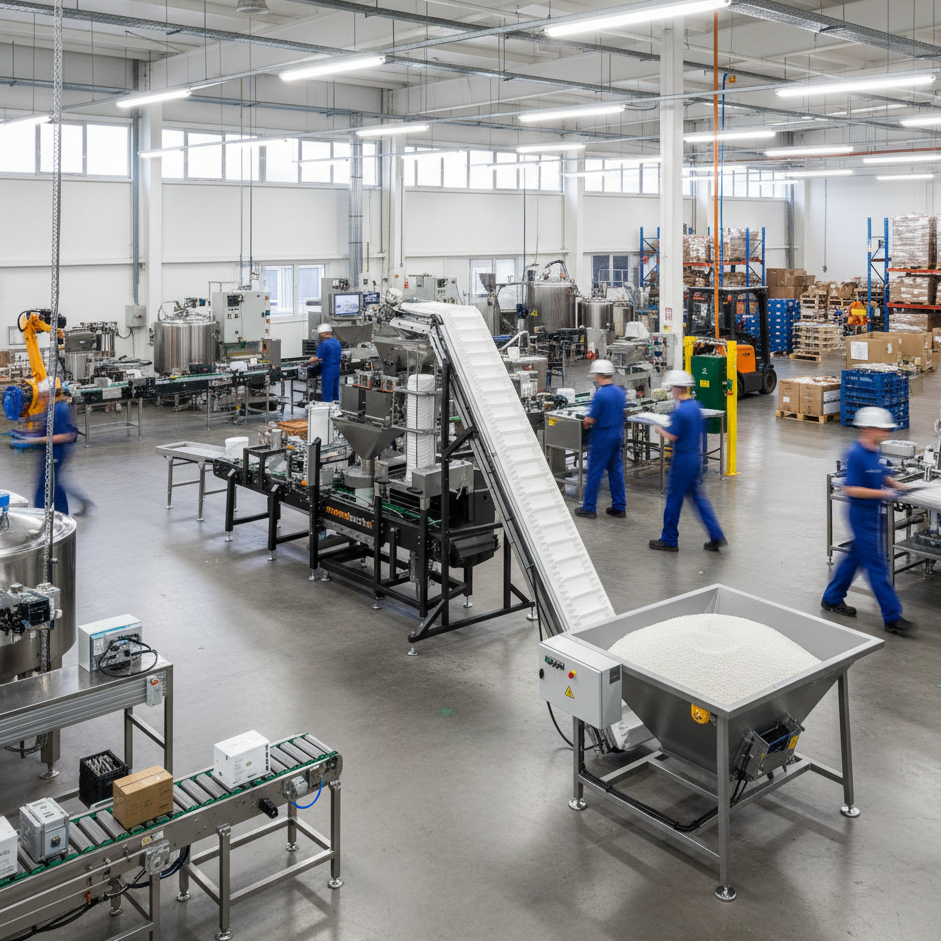

Pásové dopravníky typu Z (CAB-Z): nejoblíbenější volba pro sypké a kusové komodity (těstoviny, sušenky, krmiva). Díky lomené konstrukci šetří místo a umožňují vynášet produkt do výšky přímo nad násypku balicího nebo plnicího stroje.

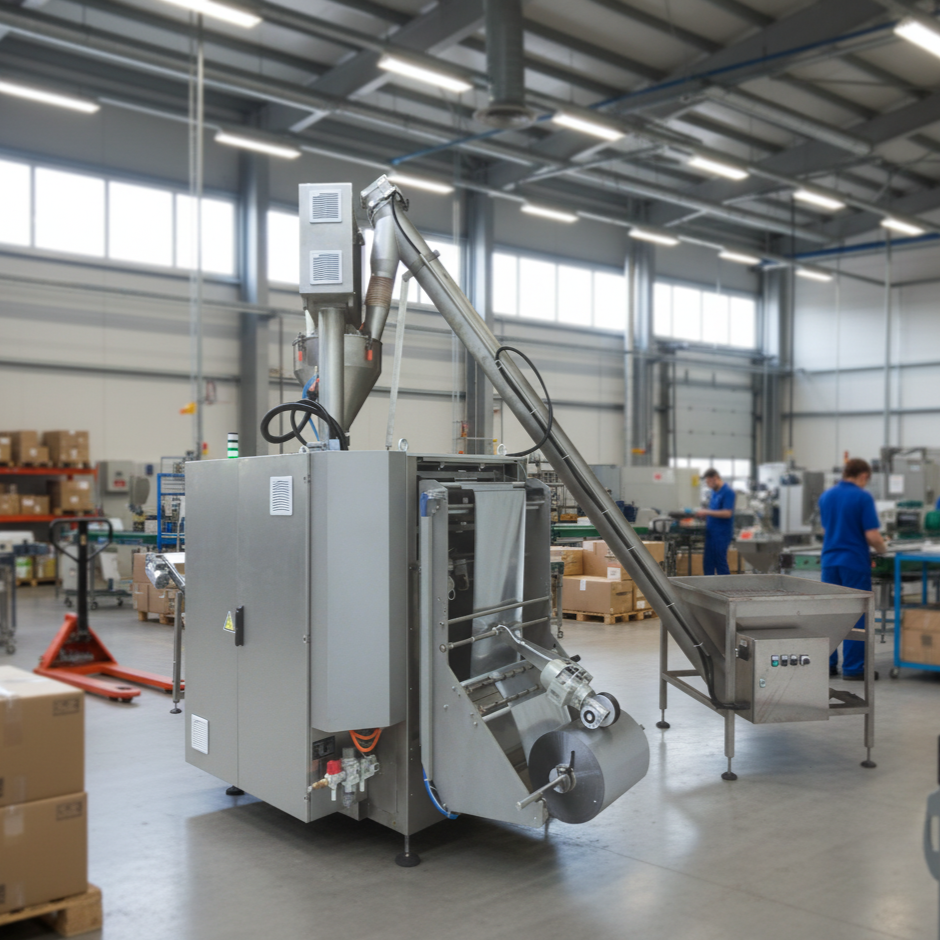

Šnekové dopravníky (CAB-S): nezbytné tam, kde je nutné přesunout práškové produkty (mouka, mletá káva, chemikálie) k násypce balicího stroje. Uzavřený tubus chrání čistotu provozu i samotný produkt před kontaminací a okolí před prachem.

Korečkové dopravníky (CAB-ZB): dopravují kusové a sypké zboží do násypky balicího stroje ve svislém směru. Nejsou náročné na prostor.
Tip z praxe: Pro sypké neprašné materiály používáme pásové dopravníky s unašeči (příčkami), jejichž dopravníkové pásy jsou navrženy tak, aby zabránily sesouvání produktu při větším sklonu.

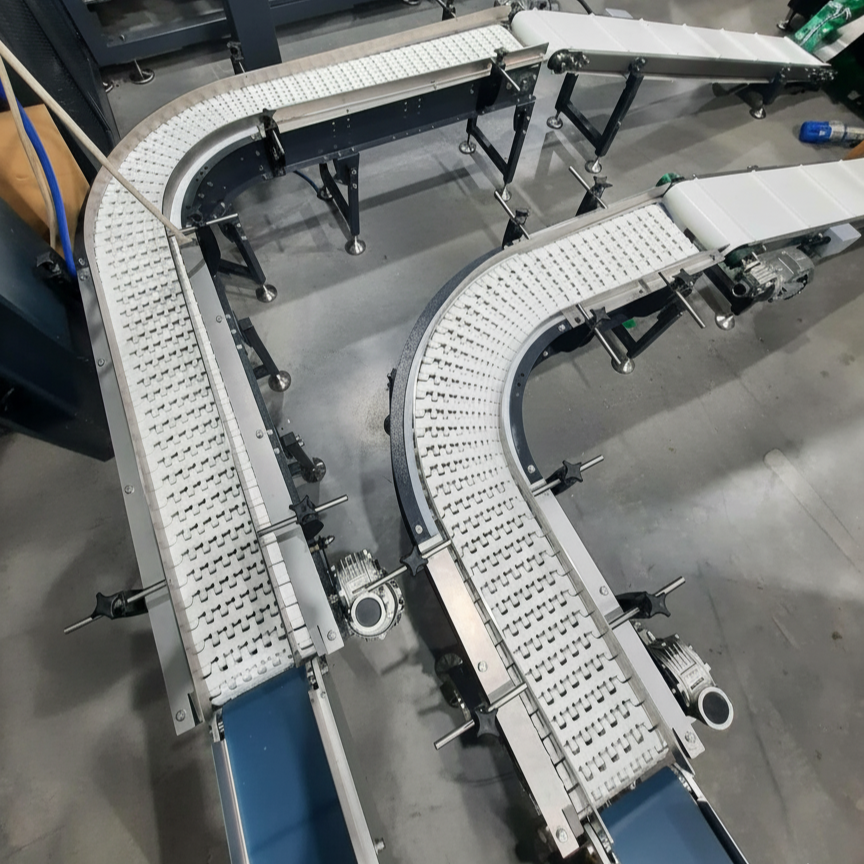

2. Modulární dopravníky – první volba pro hygienu a flexibilitu

Pokud hledáte řešení, které „přežije všechno“, jsou to modulární dopravníky. Na rozdíl od klasických gumových pásů se skládají z pevných plastových článků.

Kdy zvolit modulární systém?

• V potravinářství: Články jsou odolné vůči chemii i horké vodě, což usnadňuje sanitaci podle norem EHEDG a FDA.

• V členitých prostorách: Modulární pásy umožňují tvořit zatáčky a stoupání na jedné kontinuální dráze.

• Při náročném servisu: Pokud se pás poškodí, nevyměňuje se celý, ale pouze poškozené články. To podstatně zkracuje servisní odstávku.

3. Výstupní dopravníky - bezpečný odsun k další manipulaci

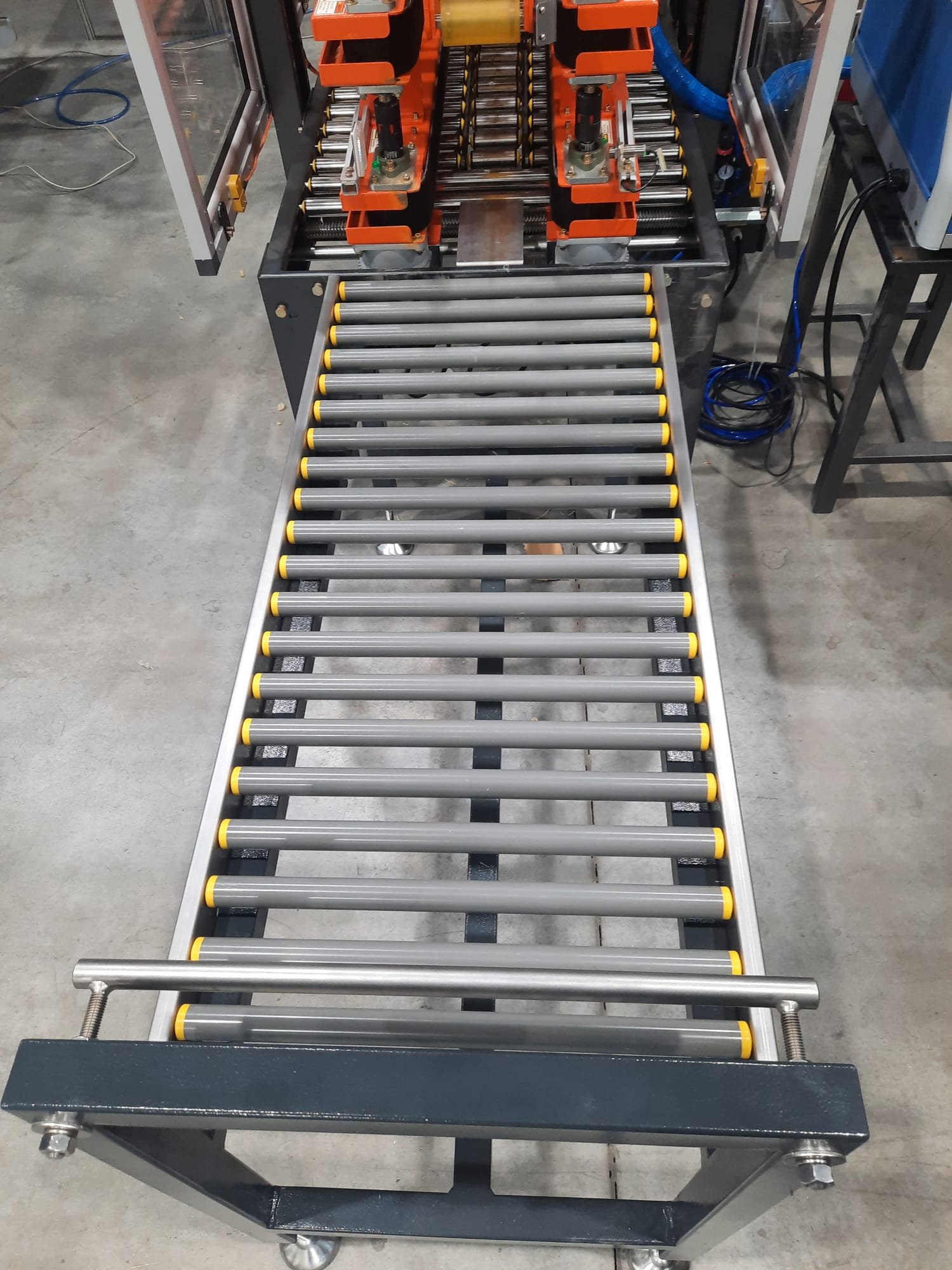

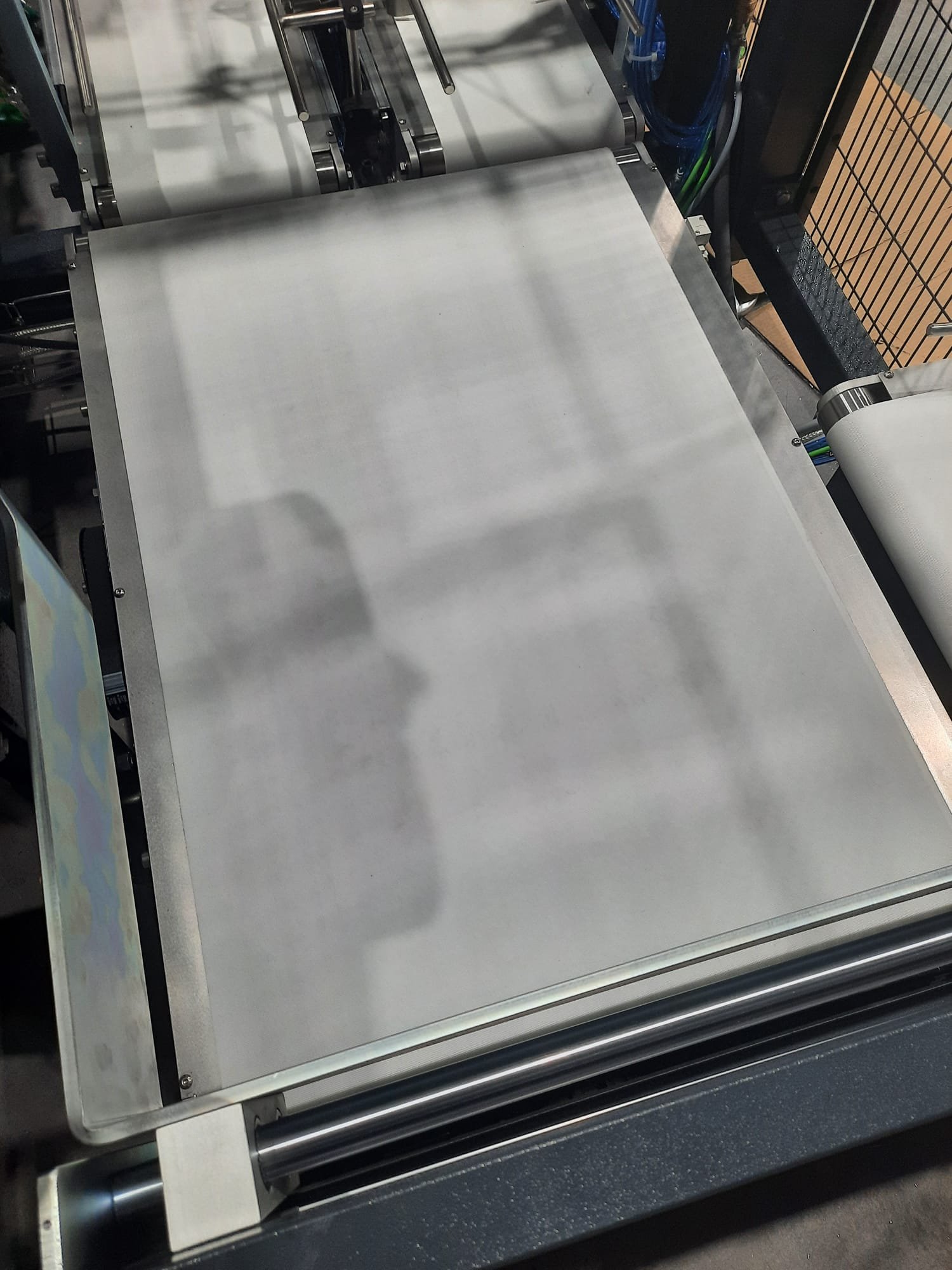

Poslední článek řetězce, výstupní dopravník (out-feed), zajišťuje transport hotových a uzavřených balení. Odsunové pásové dopravníky CAB-OD nebo válečkové dopravníky od NOMATECH jsou navrženy tak, aby byly v perfektní synchronizaci s taktem balicího stroje.

Výstupní pásové a válečkové dopravníky jsou často klíčovým bodem pro integraci kontrolních prvků jako jsou kontrolní váhy, detektory kovů a rentgeny, nebo akumulačních otočných stolů a robotických řešení (paletizace, manipulace).

Správně navržený výstupní dopravník tak zajišťuje nejen transport naplněných obalů, ale i kontrolu kvality a návaznost na další logistické operace.

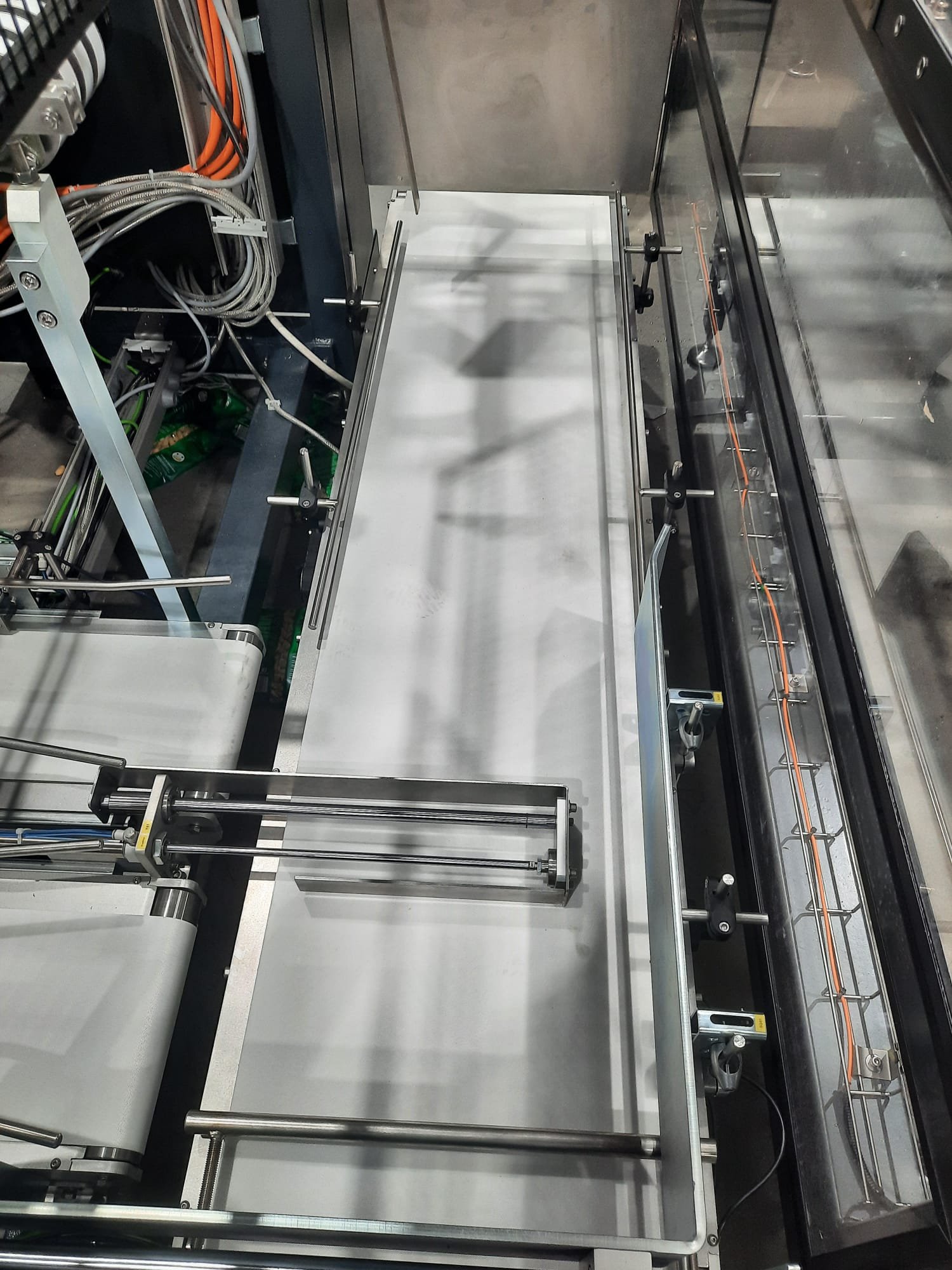

4. Propojovací dopravníky – nezbytné k logickému a plynulému toku

Neodmyslitelnou součástí kompletních balicích linek jsou propojovací dopravníky, které zajišťují plynulý a logický tok výrobků mezi jednotlivými zařízeními balicí linky (např. balicím strojem a etiketovacím zařízením, kontrolní váhou nebo rentgenem apod.). Jsou vždy navrhovány individuálně podle konkrétní konfigurace technologie, požadovaného výkonu i prostorových možností provozu. Dle použití mohou být pásové, válečkové nebo modulární.

Úkoly propojovacích dopravníků:

• transport produktu nebo obalů
• vyrovnávání rozdílů v rychlostech strojů
• vyrovnání výškových rozdílů
• umožnění akumulace výrobků
• zajištění stability, efektivity a plynulosti celého systému.

V praxi právě tyto „nenápadné“ části často rozhodují o tom, zda linka funguje jako harmonický celek, nebo jako soustava izolovaných strojů.

5. Na co si dát pozor při výběru?

Při integraci dopravníkového systému do balicí linky je důležité si uvědomit:

• Charakteristika produktu - Je produkt mastný, abrazivní, prašný nebo velmi lehký? To určí typ dopravníku i materiál (nerez, lakovaná konstrukce, dopravníkové pásy z PVC nebo polyuretanu apod.).
• Kapacita vs. Rychlost - Dopravník musí být synchronizován s výkonem balicího nebo plnicího stroje. Příliš rychlý dopravník může produkt poškodit, příliš pomalý způsobí zahlcení.
• Odvětví použití - Pro potravinářství jsou standardem nerezové konstrukce, které umožňují mokré čištění. V jiných průmyslových odvětvích mohou být dostačující lakované konstrukce.

Proč svěřit kompletní řešení balicí linky společnosti NOMATECH?

V NOMATECHu navrhujeme a dodáváme komplexní řešení na míru vašemu provozu. Dopravníky standardně nedodáváme jako samostatná zařízení, ale výhradně jako součást kompletní balicí linky.

Výhody jednoho dodavatele:

• jeden dodavatel = jedna odpovědnost
• žádné dohady mezi výrobci a dodavateli ostatních zařízení
• kratší realizace projektu
• nižší riziko při uvádění do provozu.

Každý prvek linky – od přísunu produktu, vážení a dávkování, přes balení, kartonování, kontrolu až po odsun hotových výrobků – je navržen tak, aby tvořil dokonale sladěný systém. Díky tomu přebíráme odpovědnost za funkčnost celku, synchronizaci výkonů i bezproblémovou integraci všech částí.

Výsledkem je spolehlivé, efektivní a plně integrované řešení z jednoho zdroje.

* Zdroj: PMMI - Association for Packaging and Processing
